ＳＥＥＫＬＡＮチェッカー（Ａ）
ＳＥＥＫＬＡＮチェッカー（Ａ）は、付加ユニット（マスター・リモート）を使用して、複数本のＬＡＮケーブルから対応のＬＡＮケーブルを瞬時に探し出す探索ＬＡＮケーブルチェッカーです。
ＳＥＥＫＬＡＮチェッカー（Ａ）構成
・ＬＡＮチェッカーのセット構成は、基本ユニット、拡張ユニット、増設ユニット、付加ユニット（マスター・リモート）になります。
・各ユニット（基本・拡張・増設）に接続する探索ＬＡＮケーブルは１０本単位で、ＬＡＮケーブル（１０本以上から２０本）が増える時は拡張ユニットを増設し、ＬＡＮケーブル（２０本以上）が増える時は増設ユニットを増設すると探索可能になります。

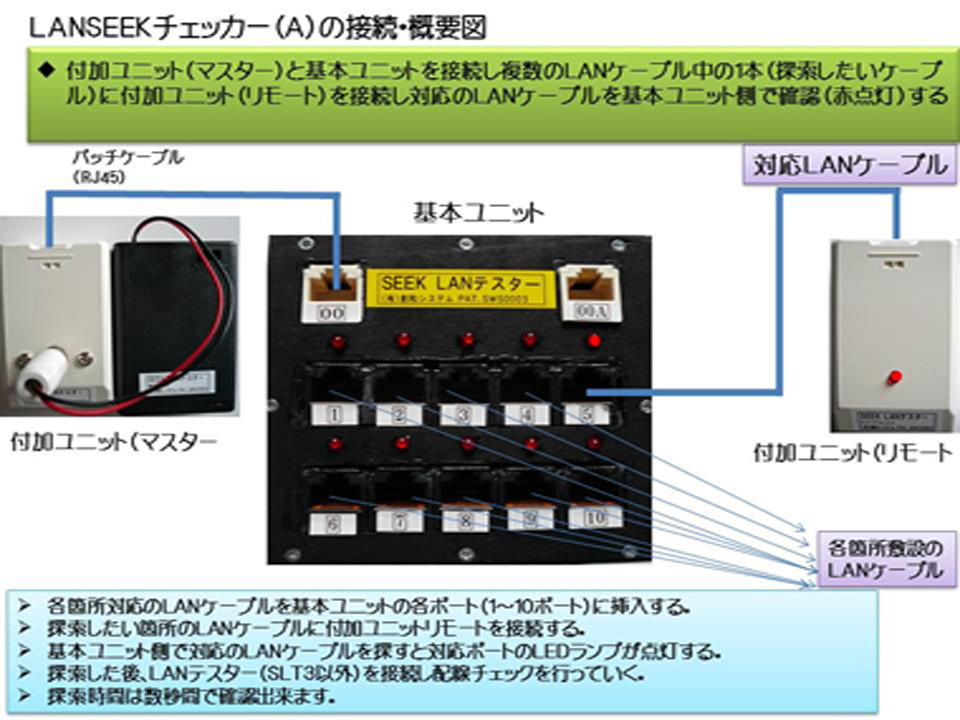

ＳＥＥＫＬＡＮチェッカー（Ａ）接続・概要図
ＳＥＥＫＬＡＮチェッカー（Ａ）の取扱説明書
・最初に付加ユニット（マスター）と基本ユニットの００ポートをパッチケーブルで接続し、次いで１ポートから１０ポートに各所向けに敷設したＬＡＮケーブルを接続する。
・その後、各所に出向き検索したいＬＡＮケーブルに付加ユニット（リモート）を接続する。
・その際、基本ユニット側で対応したポート（１～１０）のランプが赤点灯し、即座に対応ＬＡＮケーブルだと確認が出来ます。又、付加ユニット側では確認チェックランプが点灯（赤）して知らせます。その後、付加ユニットのマスターとリモートを取り外し、代わりに任意のＬＡＮテスターを接続して結線状態の確認も行います。
・探索する対照ＬＡＮケーブルが１０本以上の時は、まず拡張ユニットを追加します。次いで２０本以上の時は増設ユニットを追加すると複数本のＬＡＮケーブルから探索可能になります。
各ユニットの接続方法は、基本ユニットの００Ａポートから拡張ユニットの００ポートをパッチケーブルで接続。同じく拡張ユニットのポート００Ａから増設ユニットの００Ｂポートへパッチケーブルで接続します。
ＳＥＥＫＬＡＮチェッカー（Ａ）の補足情報
・ＬＡＮテスターは任意のＬＡＮテスターでＯＫです。
・各ユニット（基本・拡張・増設）のサイズは１００ｘ１００ｘ７２ｍｍで作成しています。
・各ユニットのポート（１～１０）端子はＰＡＮＤＵＩＴ社のモジュラープラグを使用しています。
※ ＳＥＥＫＬＡＮチェッカー（Ａ）の治具紹介でした。 －－－
・興味のある方はお問い合わせ下さい。
